2014/04/11

東芝MSXのRGB出力ピンアサイン


東芝はMSX1時代からRGB出力のモデルを作っており、
独自のコネクタを使っているので、ピンアサインの資料がナカナカ見つからず、
ネットで探している方も居られるようです。自分用の覚書ですがアップしておきます。

当方手持ちの機種は

HX-10DPN

HX-21

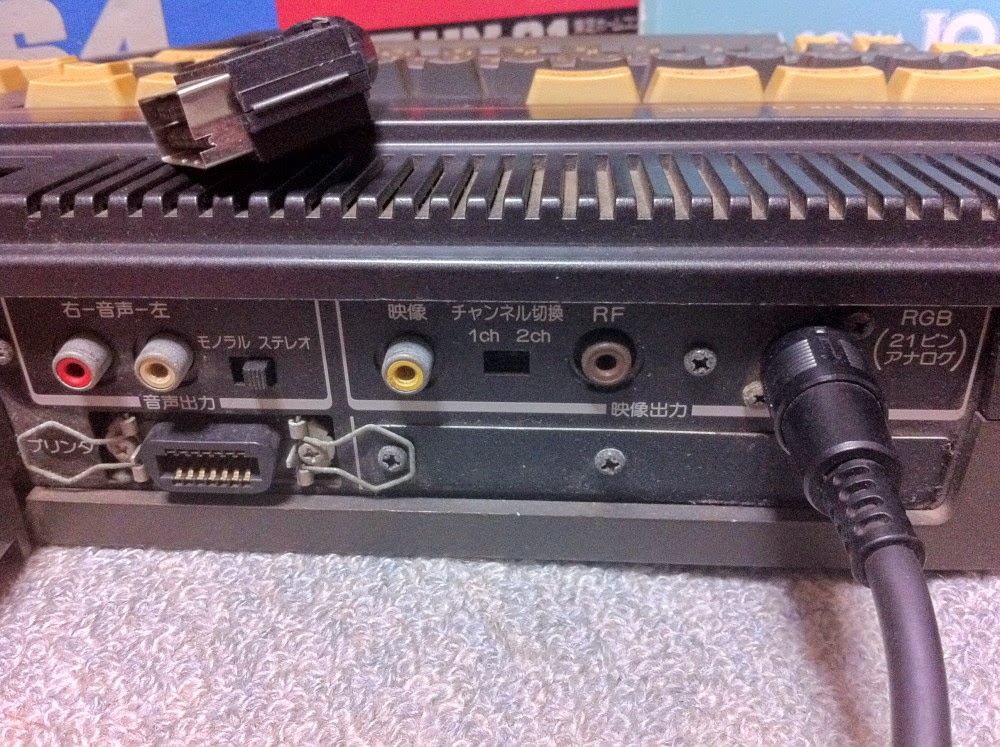

本体側コネクタ
9/11/12/13は結線されていません。
このコネクタ、ナカナカ手に入れるのが難しそうです。
ネジで固定されているので取り外して、
MSX2系のコネクタに換装して使っておられる方もいらっしゃいます。

コネクタ情報
ヒロセRP13A-12PA-13SC(71)では無いかとの情報あります。
どなたか手に入れて作ってくださいw



ディスプレイ側コネクタ
番号は本体側のピン番号です。ケースは結線されてませんでした。

コネクタ内部も特に追加部品なしでした。
